管道分類

2．1塑料管道
2.1.1塑料管材概述
　　塑料管一般是以塑料樹脂為原料，加入穩定劑、潤滑劑等經熔融而成的制品。由于它具有質輕、耐腐蝕、外形美觀、無不良?xì)馕?、加工容易、施工方便等特點，在建筑工程中獲得了越來越廣泛的應用。主要用作房屋建筑的自來水供水系統配管、排水、排氣和排污衛生管、地下排水管系統、雨水管以及電線安裝配套用的穿線管等等。
2.1.2塑料管材分類
　　塑料管有熱塑性塑料管和熱固性塑料管兩大類。熱塑性塑料管采用的主要樹脂有聚氯乙烯樹脂（PVC）、聚乙烯樹脂（PE）、聚丙烯樹脂（PP）、聚苯乙烯樹脂（PS）、丙烯J ing -丁二烯-苯乙烯樹脂（ABS）、聚丁烯樹脂（PB）等；熱固性塑料采用的主要樹脂有不飽和聚酯樹脂、環氧樹脂、呋喃樹脂、酚醛樹脂等。
2.1.3常用塑料管性能及優缺點
（1） 硬聚氯乙烯(PVC-U )
　　化學腐蝕性好，不生銹；具有自熄性和阻燃性；耐老化性好，可在-15℃～60℃之間使用20～50 年；密度小，質量輕，易擴口、粘接、彎曲、焊接、安裝工作量?jī)H為鋼管的1/2，勞動強度低、工期短；水力性能好，內壁光滑，內壁表面張力，很難形成水垢，流體輸送能力比鑄鐵管高43.7；阻電性能良好，體積電阻1～3×105Ω.cm，擊穿電壓23～2kv/mm；節約金屬能源。但是韌性低，線膨脹系數大，使用溫度范圍窄；力學性能差，抗沖擊性不佳，剛性差，平直性也差，因而管卡及吊架設置密度高；阻燃性差，大多數塑料制品可燃，且燃燒時熱分解，會釋放出有毒氣體和煙霧。
（2） 無規共聚聚丙烯管( PP-R )
　　PP-R 在原料生產、制品加工、使用及廢棄全過程均不會對人體及環境造成不利影響，與交聯聚乙烯管材同輩成為綠色建材。除具有一般塑料管材質量輕、強度好、耐腐蝕、使用壽命長等優點外，還有無毒衛生：符合國家衛生標準要求；耐熱保溫；連接安裝簡單可靠；彈性好、防凍裂。但是線膨脹系數較大，為0.14～0.16mm/m.k；抗紫外線性能差，在陽光的長期直接照射下容易老化。
（3） 高密度聚乙烯管( HDPE)
　　高密度聚乙烯管（HDPE）雙壁波紋管是一種用料省、剛性高、彎曲性?xún)?yōu)良，具有波紋狀外壁、光滑內壁的管材。雙壁管較同規格同強度的普通管可省料40%，具有高抗沖、高抗壓的特性。
（4）塑料波紋管
　　塑料波紋管在結構設計上采用特殊的“環形槽”式異形斷面形式，這種管材設計新穎、結構合理，突破了普通管材的“板式”傳統結構，使管材具有足夠的抗壓和抗沖擊強度，又具有良好的柔韌性。根據成型方法的不同可分為單壁波紋管、雙壁波紋管。其特點剛?cè)峒鎮?，既具有足夠的力學性能的同時，兼?zhèn)鋬?yōu)異的柔韌性；質量輕、省材料、降能耗、價格便宜；內壁光滑的波紋管能減少液體在管內流動阻力，進一步提高輸送能力；耐化學腐蝕性強，可承受土壤中酸堿的影響；波紋形狀能加強管道對土壤的負荷抵抗力，又不增加它的曲撓性，以便于連續敷設在凹凸不平的地面上；接口方便且密封性能好，搬運容易，安裝方便，減輕勞動強度，縮短工期；使用溫度范圍寬、阻燃、自熄、使用安全；電氣絕緣性能好，是電線套管的理想材料。

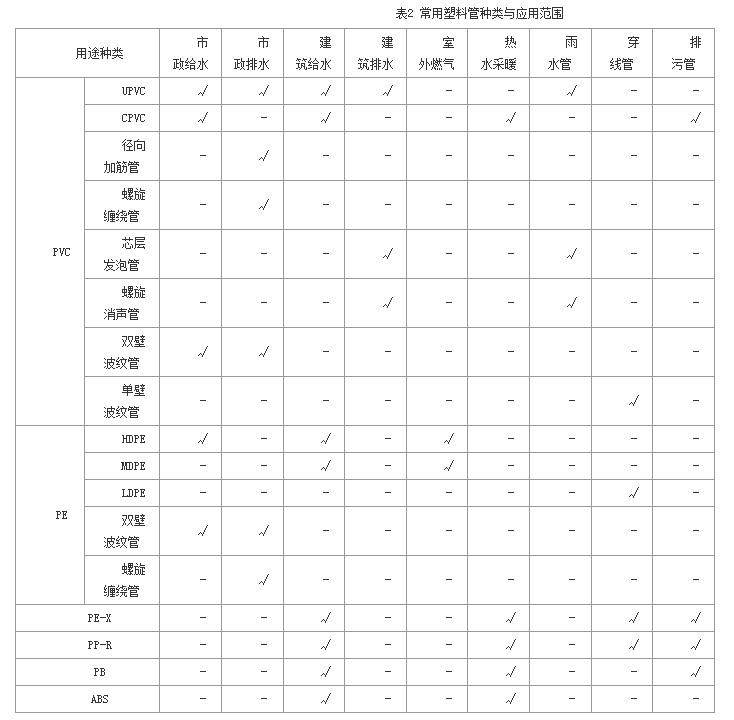

2.1.4 幾種常用塑料管材比較

2.1.5 塑料管管徑表示方法

　　塑料管的管徑表示方法有三種：
　?、?ISO 公制( ISO metric )：以管的外徑為主
　　⑵ 公制( metric )：以管的內徑為主
　?、?nbsp;英制( Inch–Pound )：以管的內徑為主

　ISO Metric 這個尺寸由ISO 標準訂立。指管的真實外徑(exact outside diameter)。目前，塑料管的公制單位尺寸多以ISO Metric 為主。但是在歐美，NB 尺寸與ISO Metric 同時共存在市場。
　　它們之間的區分以IP (英制)、DN (公制) 及ISOMetric(ISO 公制)表示之。
　　換言之，IP(英制)、DN(公制)是同一個制度下的兩種單位。
　　ISO Metric(ISO 公制)是自成一個獨立的單位。

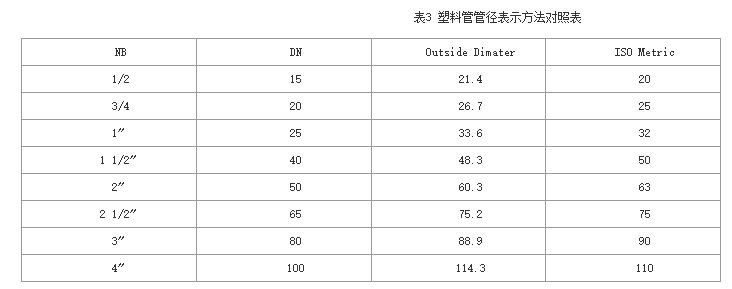

　　表3 說明相互之間的尺寸差異關系。
　　如果塑料管采用ISO Metric 則需要注意尺寸表示的符號：
　　熱融對接(butt fusion)———管徑以De 表示
　　熱熔套接(socket fusion)———管徑以Da 表示
　　ABS 與PVC 的套接(socket joint)———管徑以Da 表示
　　如果塑料管采用英制(IP)，則需要注意尺寸表示的符號：一律以NB表示或以DN表示。

2.2金屬管道

　　目前常用的金屬管主要有：鋼管、鍍鋅管、鑄鐵管。
鋼管價格較高,主要用于熱水管道。鋼管按其制造方法分為無縫鋼管和焊接鋼管兩種。無縫鋼管用優質碳素鋼或合金鋼制成，有熱軋、冷軋（拔）之分。焊接鋼管是由卷成管形的鋼板以對縫或螺旋縫焊接而成，在制造方法上，又分為低壓流體輸送用焊接鋼管、螺旋縫電焊鋼管、直接卷焊鋼管、電焊管等。無縫鋼管可用于各種液體、氣體管道等。焊接管道可用于輸水管道、煤氣管道、暖氣管道等。
　　鍍鋅管道仍作為建筑給水管的主要管材,它比鋼管價格低,但防腐性差,尤其是隨著工業發展,水源污染,一些水廠為保證供水的衛生指標,采取了加大投氯量的措施,使水的侵蝕性增加,使管內壁腐蝕結垢情況加劇,嚴重影響到鍍鋅管的使用壽命。
　　鑄鐵管是由生鐵制成。按其制造方法不同可分為：砂型離心承插直管、連續鑄鐵直管及砂型鐵管。按其所用的材質不同可分為：灰口鐵管、球墨鑄鐵管及高硅鐵管。鑄鐵管多用于給水、排水和煤氣等管道工程。由于灰口鑄鐵管質量不穩定,爆管事故較多,因此對球墨鑄鐵管的開發,盡管?chē)?guó)內起步較晚,但現在已形成規模。該管的特點是強度高、韌性大,此外,它還有較強的抗腐蝕能力,與鋼管相比其腐蝕速度只有鋼管的1/ 3～1/ 5 ,且安裝施工也較方便。
　　金屬管中最具優勢的是銅管，銅管應用較久，優點較多，管材和管件齊全，接口方式多樣，較多的應用在熱水管路中，目前存在的主要問題在于銅的折出量容易超標。
　　不銹鋼管也因其可靠的連接方式，相對優勢的價格，優異的不銹性和耐蝕性，逐漸受到工程技術人員的青睞。特別在直飲水工程中，薄壁不銹鋼管占了很大的市場分額。現時有關方面正從減少壁厚，降低價格方面著手，以利于推廣。

2.3復合管道

　　復合管包括襯鉛管、襯膠管、玻璃鋼管。復合管大多是由工作層(要求耐水腐蝕)、支承層、保護層(要求耐腐蝕)組成。
　　復合管一般以金屬作支撐材料，內襯以環氧樹脂和水泥為主， 它的特點是重量輕、內壁光滑、阻力小、耐腐性能好；也有以高強軟金屬作支撐,而非金屬管在內外兩側,如鋁塑復合管，它的特點是管道內壁不會腐蝕結垢，保證水質；也有金屬管在內側,而非金屬管在外側,如塑覆銅管,這是利用塑料的導熱性差起絕熱保溫和保護作用。
　　根據金屬的材料可分為鋼塑復合管、不銹鋼-塑復合管,塑覆不銹鋼管、塑覆銅管、鋁塑復合管，交聯鋁塑復合管、襯塑鋁合金管等。
　　應該說復合管材是管徑≥300mm以上給排水管道最理想的管材。它兼有金屬管材強度大,剛性好和非金屬管材耐腐蝕的優點。但它又是目前發展較緩慢的一種管材。原因是：1）它要求各種材料之間親和力較強。2）要求各種材料的物理性能接近（越接近越好）3）生產工藝簡單。4）有良好可靠地接頭方法。復合管的連接宜采用冷加工方式,熱加工方式容易造成內襯塑料的伸縮、變形乃至熔化。一般有螺紋、卡套、卡箍等連接方式。
